安装方式：	立式	类型：	在线式
防护性：	短路	相数：	单相
输入输出电压：	220V	产量：	100k

1 、在线式 N 系列 1~3K UPS 性能及特点
？ 双变换在线式设计
？ 宽广的电压输入范围 (80~280V)
？ 高整机效率 (>87%) 过载能力强
？ 短路保护设计
？ 全时间雷击突波保护
？ 全系列 UPS 具有远程监控，网络监控软件
？ 使用者亲善人机操作接口，具电池开机功能
2 、在线式 N 系列 1~3K UPS 性能及特点说明
双变换在线式设计
可以完全过滤并消除输入电源端的所有突波及干扰噪声 , 由 UPS 供应纯净的正弦波给用户的重要设备 , 并保证在市电掉电或复电时 , 输出电压为零时间中断。
宽广的电压输入范围 (80~280V)
宽广的输入电压范围可充分因应电力极端恶劣不稳定之地区使用；智能型输入电压范围，使本机可依不同负载程度而有不同输入电压值 (80-175V 由 100% 线性递减 50% ； 175-280V 可承受 100% 负载 ) 充分因应电力极端恶劣不稳定之地区使用延长电池寿命。
高整机效率 (>87%)
效率大幅提高至 87% 以上，和传统 UPS 只有 75-85% 的整机效率相比，本产品能更有效的运用电能效率，并节省电费
过载能力强
台达 UPS 在设计时，选用较大容量的器件及新技术，能达到：
当超载 125% 时，逆变器可以支持 3 分钟后，切换到旁路供电；
当超载 150% 时，逆变器可以支持 30 秒后，切换到旁路供电；
短路保护设计
GES 系列 UPS 可提供精密仪器设备最佳之保护； UPS 输出发生短路时， UPS 将自动停止电压输出，在短路事件消除后， UPS 会自动检测启动，继续由逆变器正常供电。
全时间雷击突波保护
N 系列 UPS 可提供精密仪器设备最佳之保护，符合国际雷击保护标准 IEC1000-4-5 与 IEEE C62.41 等级全时间雷击突波保护，提供设备免于自然雷击或突波之危害，阻绝自然雷击或突波之危害
全系列 UPS 具有远程监控，网络监控软件
内置 RS232/ 干接点接口，配合 UPSentry 电力管理大师监控软件，可对 UPS 进行监控；当 UPS 故障时，可实现自动寻呼，发电子邮件 (E-mail) ，语音广播，告警，及自动储存档案等功能；由于电力管理大师采行 TCP/IP 协议，适用于 LAN ， WAN 及 Internet 等网络，可实现电源远程监控。
内置 SNMP 插槽，在连接 SNMP 卡后，可使用 HTTP 与 SNMP 协议与网络互联，并让网管人员实现对 UPS 的监管。
使用者亲善人机操作接口，具电池开机功能
人性化触控式按键，轻轻一按即可轻松开、关机，清晰易懂的 LED 界面，可完整显示 UPS 状态，负载，电池容量，电池更换指示等详细信息，并可在电池寿命终止前提醒使用者进行电池更换，降低因电池寿命终止造成的系统失效风险。
?
3 、在线式 N 系列 1~3K UPS 架构介绍
ON-LINE UPS 主要架构包含：静态旁路电路，交流变直流转换器 (AC-DC) ，直流变交流逆变器（ DC-AC ），及控制、侦测电路。
台达在线式 N 系列 UPS 1~3 KVA 系统方块图示
UPS 工作原理：
当市电经由开关及 EMI 滤波器输入后分成两部分。一部分市电直接供给整流器，转换生压为直流电压，并又分成两路，一路经过充电器，将直流电压转为适当的电池充电电压对电池充电，另一路输入逆变器 , 将直流电压转为稳定的交流电 , 经静态旁路开关 , 接到负载设备 .
另一部分市电直接通过旁路工作，输出端之前的静态旁路开关将选择旁路或逆变模式。总之， UPS 会进行内部自诊断，如果未发现问题，静态旁路开关将选择逆变输出，这称为 “ 在线模式 ” 。
如果市电断电，整流器和充电器将不工作。直流升压器将电池电压转换成适当的直流电压，并经由逆变器转换为交流输出，这称为 “ 电池模式 ” 。
UPS 电源系统主机具有短路、过流、过压和过热自动保护功能，能有效净化电网的脉冲、浪涌电压、尖峰电压、频率漂移等干扰。
UPS 系统能在电网停电后，能不间断持续供电，直到额定的最低电池电压时，自动停机，保护电池。
台达 UPS 提供 RS232 接口 , 提供设备管理软件和设备故障诊断，管理和诊断结果可以给予广播提示和告警。
UPS 电源装置具备防雷保护措施和必要的手段。
蓄电池组
台达 UPS 电源系统蓄电池采用上海大力神密封式蓄电池。保证所配的蓄电池组达到要求放电工作时间 ,UPS 电源系统按满载延时 8 小时。
UPS 功能说明
真正在线式设计，提供您的重要电气设备一个全天候不断电之电源。
宽广的输入电源范围，可减少电池放电机率。
自动侦测输入频率可操作于 50 Hz 或 60Hz 。
输入电流具功率因数修正和使用高频脉宽调变逆流器，使 UPS 具有高性能特性。
在 UPS 无市电输入时，允许由电池激活，提供稳定的交流电力。

型号		GES-N1K	GES-N2K	GES-N3K	?
容量		1KVA /700W	2KVA / 1400W	3KVA /2100W	?
输入	额定电压	220V			?
	电压范围	175V~280V (100%负载)，80V~175V ( 由100%线性递减50% 负载)			?
	频率	50Hz? ( ±5.0Hz )			?
	功率因子	?0.97			?
输出	电压	220V			?
	频率	50Hz			?
	电压稳定度	+ 2%			?
	频率稳定度	+ 0.1 Hz			?
	波形	正弦波			?
	波形失真	?2%			?
	过载容量	＜125%：3分钟; ＜150%：30秒;? >150% >1秒			?
	峰值因子	3：1			?
	整机效率(AC-AC)	?87%			?

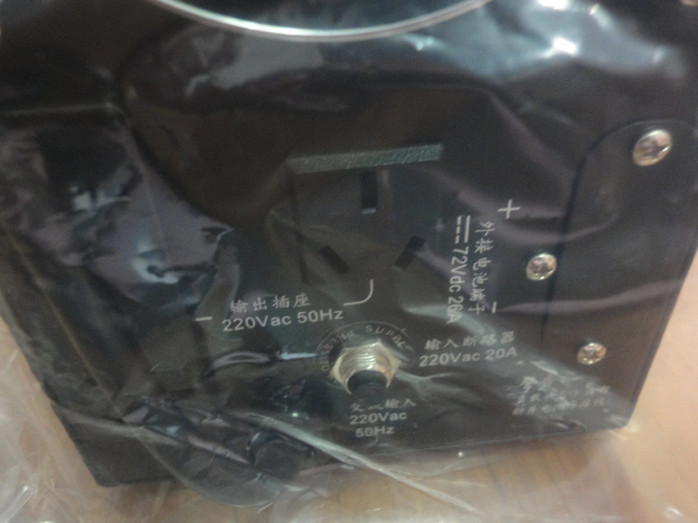

输出插座	插座	国标×3	国标×3
电池	额定电压	36 V	72V		?
	再充电时(Standard Model)	8小时回充至90%电位			?
转换时间	转换时间	零			?
LED 指示灯	LED状态	市电正常、旁路正常、电池供电、过载、电池低压、故障、需更换电池、电池容量百分比、负载百分比			?
	告警	蜂鸣器			?

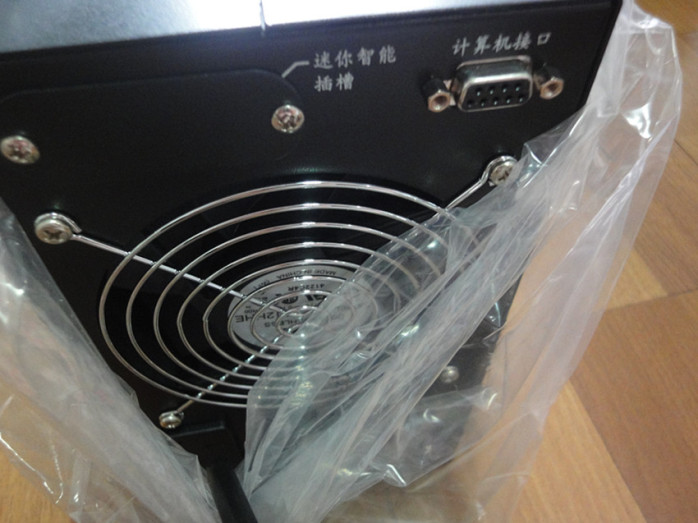

通讯界面	DB9	RS232			?
	SNMP	外置			?
	噪音(前方1公尺距离)	40分贝			?
	温度	0-40℃			?
	湿度	0%-90%(不结霜)			?
安规认证	安规(Meet)	TUV/GS			?
	电磁干扰	CISPR PUB 22 Class A			?
